AlfaOBD: Мощный инструмент диагностики и конфигурирования для автомобилей FCA и не только
В современном мире, где автомобили становятся все более сложными и напичканными электроникой, потребность в надежном и функциональном инструменте диагностики и конфигурирования становится критически важной. AlfaOBD – это именно такое решение, предлагающее широкий спектр возможностей для владельцев автомобилей FCA (Fiat Chrysler Automobiles), а также некоторых моделей других марок.
Что такое AlfaOBD?

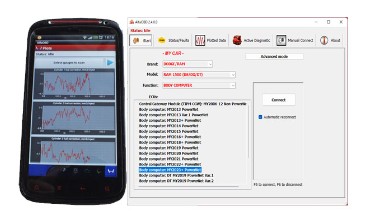

AlfaOBD – это программное обеспечение для диагностики автомобилей, разработанное для работы на платформах Windows, Android и iOS. Оно позволяет пользователям получить доступ к различным электронным блокам управления (ECU) автомобиля, считывать и сбрасывать коды ошибок, отслеживать параметры в реальном времени, выполнять тесты и калибровки, а также изменять конфигурацию автомобиля. Программа отличается от многих аналогов своей глубиной доступа к системам автомобиля и возможностью проведения сложных операций, таких как кодирование опций и адаптации компонентов.
Для кого предназначена AlfaOBD?
AlfaOBD предназначена для широкого круга пользователей, от автолюбителей, желающих самостоятельно обслуживать свой автомобиль, до профессиональных автомехаников и диагностов. Благодаря интуитивно понятному интерфейсу и подробной документации, программа доступна для освоения даже начинающими пользователями. Однако, для выполнения некоторых сложных операций, таких как кодирование и адаптация, рекомендуется обладать определенными знаниями и опытом в области автомобильной электроники.
Основные возможности AlfaOBD:

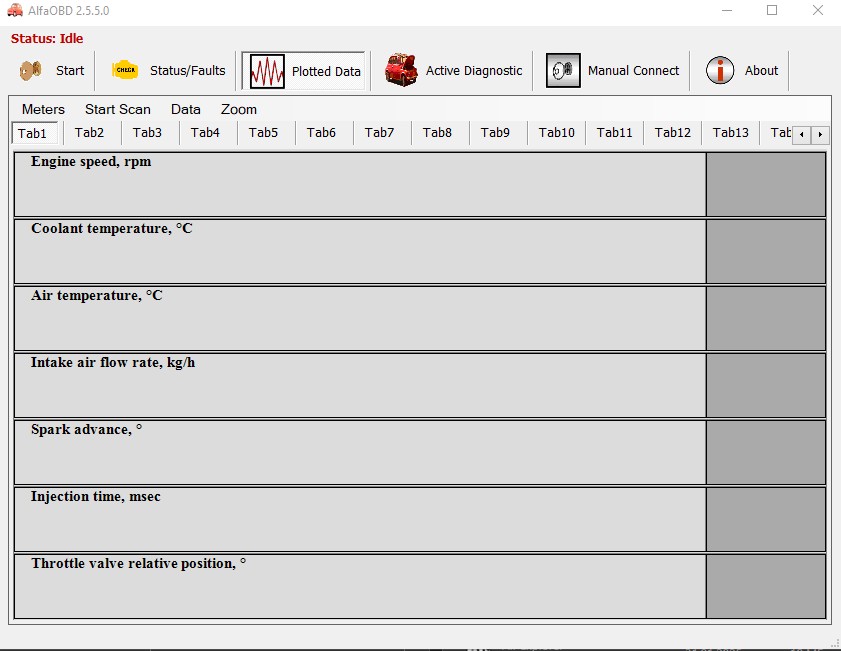

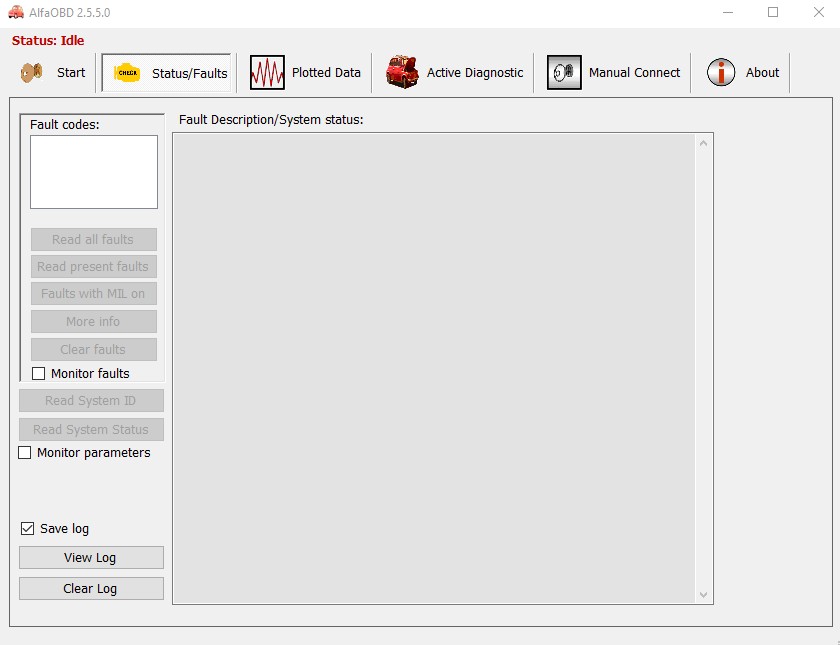

Диагностика: Чтение и сброс кодов ошибок, отображение параметров в реальном времени (например, температура двигателя, обороты двигателя, напряжение аккумулятора и т.д.).

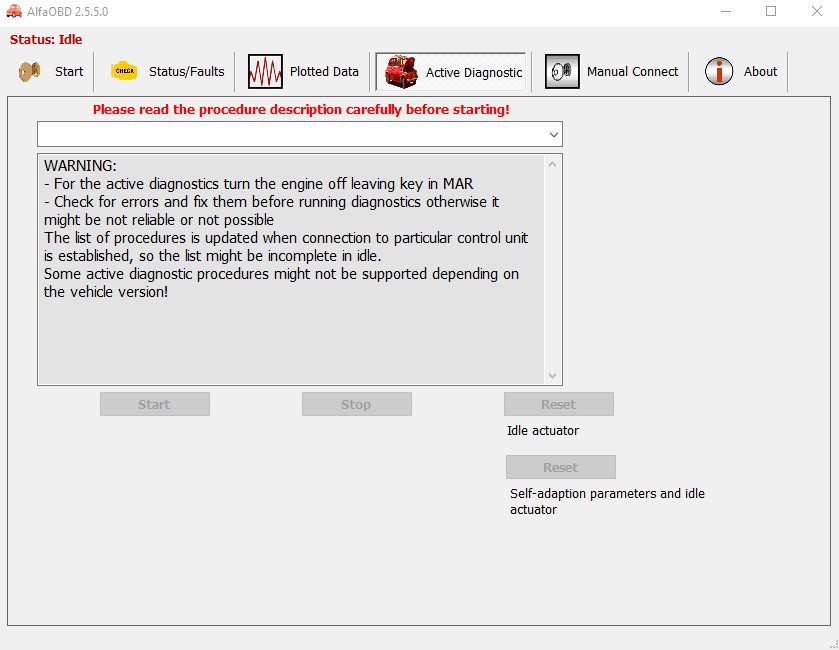

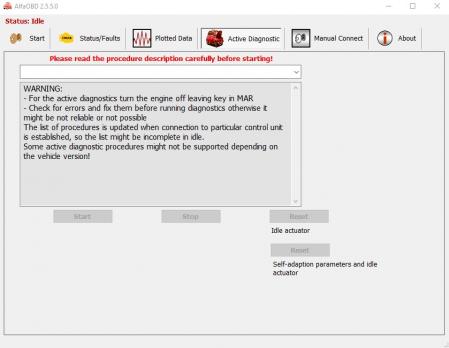

Тесты и калибровки: Проведение различных тестов исполнительных механизмов (например, включение вентилятора, управление дроссельной заслонкой) и калибровок датчиков.
Кодирование и конфигурация: Изменение конфигурации автомобиля, включение/отключение опций (например, дневные ходовые огни, круиз-контроль), адаптация новых компонентов (например, датчики, блоки управления).
Поддержка различных адаптеров: AlfaOBD работает с широким спектром адаптеров, поддерживающих протоколы OBD-II, ELM327, KKL и др. Это позволяет пользователям выбрать наиболее подходящий адаптер в зависимости от своих потребностей и бюджета.
Обширная база данных: Программа содержит обширную базу данных по автомобилям FCA и другим маркам, что обеспечивает поддержку широкого спектра моделей и блоков управления.
Преимущества использования AlfaOBD:
Глубокий доступ к системам автомобиля: AlfaOBD предоставляет доступ к большему количеству блоков управления и функций, чем многие другие программы диагностики.
Широкий спектр возможностей: Программа позволяет не только диагностировать, но и конфигурировать автомобиль, что открывает широкие возможности для настройки и персонализации.
Поддержка различных адаптеров: Пользователи могут выбрать наиболее подходящий адаптер для работы с AlfaOBD.
Доступная цена: AlfaOBD предлагает отличное соотношение цены и функциональности, делая ее доступной для широкого круга пользователей.
Регулярные обновления: Разработчики AlfaOBD регулярно выпускают обновления, добавляя поддержку новых моделей автомобилей и функций.
Необходимое оборудование:
Для работы с AlfaOBD необходим компьютер, планшет или смартфон с операционной системой Windows, Android или iOS, а также совместимый адаптер OBD-II. Выбор адаптера зависит от модели автомобиля и требуемых функций. Для выполнения сложных операций, таких как кодирование и адаптация, рекомендуется использовать адаптеры, поддерживающие протоколы CAN и K-Line.
Меры предосторожности:
При работе с AlfaOBD важно соблюдать меры предосторожности. Неправильное кодирование или адаптация может привести к неисправности автомобиля. Перед выполнением каких-либо операций рекомендуется внимательно изучить документацию и убедиться в правильности выбранных параметров. В случае сомнений, лучше обратиться к квалифицированному специалисту.
Заключение:
AlfaOBD – это мощный и универсальный инструмент диагностики и конфигурирования автомобилей, который может быть полезен как автолюбителям, так и профессиональным автомеханикам. Благодаря широкому спектру возможностей, доступной цене и регулярным обновлениям, AlfaOBD является отличным выбором для тех, кто хочет получить полный контроль над своим автомобилем. Однако, важно помнить о мерах предосторожности и соблюдать осторожность при выполнении сложных операций.
1. Обход шлюза безопасности (модельные годы 2018 и новее)
Начиная с 2018 модельного года (Fiat 500L 2017 года) Stellantis (FCA) устанавливает модуль шлюза безопасности (SGW), блокирующий стороннюю диагностику. У AlfaOBD пока нет программного решения. В качестве обходного пути используйте аппаратный модуль обхода SGW .
Владельцы Alfa Romeo Giulia/Stelvio, Fiat 500X/Argo/Chronos/Toro, Jeep Renegade/Compass MP, Ducato Serie 8, RAM ProMaster 2022+ , убедитесь, что байпас поддерживает вторую высокоскоростную CAN-шину. Эта шина подключается к контактам 12 и 13 разъема OBD автомобиля.
Вот некоторые рекомендуемые обходы SGW:
Северная Америка:
https://www.zautomotive.com/product/z_dbp/ - автомобили Dodge/Chrysler/Jeep 2018+ года выпуска
https://www.zautomotive.com/product/z_sgw/ - все автомобили Stellantis (FCA), включая Alfa Romeo и платформы Fiat со вторым высокоскоростным CANBUS ( Alfa Romeo Giulia/Stelvio, Fiat 500X/Toro/Jeep Renegade/Compass MP )
https://www.kaodtech.com/product-page/security-module-bypass - RAM/ Dodge/Jeep
https://ecri.app/products/ecri-security-module-bypass-2018-jeep-ram
Европа:
https://electronic-fuchs.de/en/search?q=bypass
https://www.obdauto.fr/boitier-bypass-sgw-special-vehicules-fca-fiat-chrysler-automobiles-c2x28773236
https: //www.obdauto.fr/cable-sgw-special-vehicules-fca-8-voies-12-voies-c2x29793057
Любой другой совместимый байпас также подойдет. В случае сомнений, пожалуйста, подтвердите совместимость с дистрибьютором/производителем байпаса.
Рекомендации по расположению SGW и установке байпаса см., например:
Fiat, Alfa Romeo
Перед посещением дилера рекомендуется отключить байпас, поскольку при установленном байпасе инструменты дилера выйдут из строя.
2, интерфейс БД
Для подключения к автомобилю вам понадобится совместимый интерфейс OBD (и, при необходимости, цветные адаптеры, см. ниже).
Рекомендуемые варианты интерфейса OBD и адаптеров для конкретной модели автомобиля см. в разделе « Поддерживаемые автомобили».
На данный момент поддерживаются следующие типы интерфейсов:
-
OBDLink MX+/LX/EX/SX/CX и STN11xx — устройства на базе STN21xx . OBDLink MX+ Bluetooth или OBDLink EX USB являются рекомендуемыми интерфейсами для автомобилей с высокоскоростной шиной CAN на контактах 6 и 14 и среднескоростной шиной CAN на контактах 3 и 11 разъема OBD автомобиля. Это большинство автомобилей Chrysler/Dodge/Ram на базе PowerNet и CUSW (за исключением RAM Pro Master до 2022 года и RAM Pro Master City)/Jeep примерно с 2012 года выпуска, а также Fiat Tipo/Egea. При использовании OBDLink EX или MX+ на этих автомобилях не требуются дополнительные адаптеры, поскольку эти устройства имеют встроенную возможность подключения к среднескоростной шине CAN.
Поскольку интерфейсы OBDLink имеют высокую скорость передачи данных, они особенно рекомендуются для настройки конфигурации бортового компьютера и коррекции одометра на автомобилях Chrysler/Dodge/Ram/Jeep.
Примечание . Для Alfa Romeo Giulia / Stelvio, Fiat 500E (2020+) / 500X / Argo / Chronos / Toro, Ducato Serie 8, Jeep Renegade / Compass (MP) и RAM Pro Master (2022+) требуется «серый» адаптер ( см. ниже) для доступа ко второй высокоскоростной шине CAN.
Интерфейсы OBDLink LX / SX / CX
требуют наличия «синего» адаптера для доступа к среднескоростной CAN-шине. Устройства OBDLink LX / SX / CX рекомендуются для автомобилей Fiat/Alfa Romeo/Lancia CAN на базе CAN с низкоскоростной шиной CAN на контактах 1 и 9 разъема OBD автомобиля (например, Alfa Romeo Giulietta/Mito/Fiat 500) . Для доступа к этой низкоскоростной CAN-шине необходим «желтый» адаптер (см. ниже) .
-
Интерфейсы USB/Bluetooth/WLAN на базе ELM327 для ПК и устройств Android и Windows с поддержкой Bluetooth/WiFi. Поддерживаются все устройства CAN, а некоторые — на K-Line. Убедитесь, что ELM 327 имеет версию 1.3 и выше.
Внимание : существует множество поставщиков этих интерфейсов, но не все интерфейсы совместимы с AlfaOBD !
Интерфейс e-bay, основанный на клоне ELM327, может работать нормально, но сейчас на рынке существует множество интерфейсов, которые не строго соответствуют спецификациям ELM327. Возможно, они вообще не смогут установить соединение с автомобилем или у них могут возникнуть проблемы с некоторыми диагностическими процедурами. Если AlfaOBD отображает сообщение «Интерфейс сообщает НЕТ ДАННЫХ» или «Интерфейс сообщает: МОЖЕТ ОШИБКА» при попытке подключения к модулю управления , это, скорее всего, признак того, что у вас один из этих неисправных интерфейсов. Такой интерфейс может нормально работать с диагностическим программным обеспечением OBDII/EOBD , но с AlfaOBD возникают проблемы, поскольку используется другой диагностический протокол.
Рекомендуется использовать интерфейс ELM327, протестированный с помощью AlfaOBD .
Например, интерфейсы, продаваемые Electronic-Fuchs.de , были протестированы на совместимость с AlfaOBD.
«Цветные» адаптеры (см. ниже) нужны для доступа к низко- и среднескоростной CAN-шине, а также ко второй высокоскоростной CAN-шине.
-
OBDKey Bluetooth/USB/WLAN . Универсальный интерфейс, поддерживающий все блоки управления, установленные на автомобилях FCA. Особенно рекомендуется для автомобилей без CAN. Это хороший выбор (и единственный под Android) для машин типа Alfa Romeo 145/146/156/166.
«Цветные» адаптеры (см. ниже) нужны для доступа к низко- и среднескоростной CAN-шине, а также ко второй высокоскоростной CAN-шине. Хотя многоконтактная версия не требует никаких адаптеров.
-
Kiwi 3 Bluetooth LE (только Android). Поддерживаются все блоки CAN, а также некоторые модули K-Line. Интерфейс отличается очень низким энергопотреблением.
«Цветные» адаптеры (см. ниже) нужны для доступа к низко- и среднескоростной CAN-шине, а также ко второй высокоскоростной CAN-шине.
-
KLLine USB-интерфейс . Версия AlfaOBD только для ПК из-за ограничений ОС Android. Нет поддержки CAN, поэтому его можно использовать только на автомобилях без CAN (Alfa Romeo 156 и т. д.).
Например, поддерживаются интерфейсы, поставляемые Electronic-Fuchs.de и ECufix.com .
«Цветные» переходники (см. ниже) могут потребоваться для доступа к К-линиям, подключенным к контактам разъема OBD автомобиля, отличным от контакта 7.
Примечание . USB-интерфейсы KLLine не поддерживаются в Android из-за ограничений ОС.
Интерфейсы CAN USB поддерживаются на устройствах Android через On-The-Go (OTG). Проверьте, поддерживает ли ваше Android-устройство On-The-Go, и приобретите соответствующий адаптер.
Примечание . Некоторые интерфейсы WLAN имеют встроенную поддержку Android (например, OBDLink MX+ WiFi). Соединение WLAN с другими пользователями доступно только с устройств Android, на которых включена поддержка специального Wi-Fi. Прежде чем приобретать интерфейс WLAN для использования с версией AlfaOBD для Android, проверьте, можно ли настроить ваше устройство Android для специального Wi-Fi. Обычно для этого требуется рутирование устройства и замена драйвера Wi-Fi на модифицированный.
3. Цветные адаптеры
В зависимости от модели/года выпуска автомобиля и используемого интерфейса OBD может потребоваться дополнительный адаптер или комплект адаптеров .

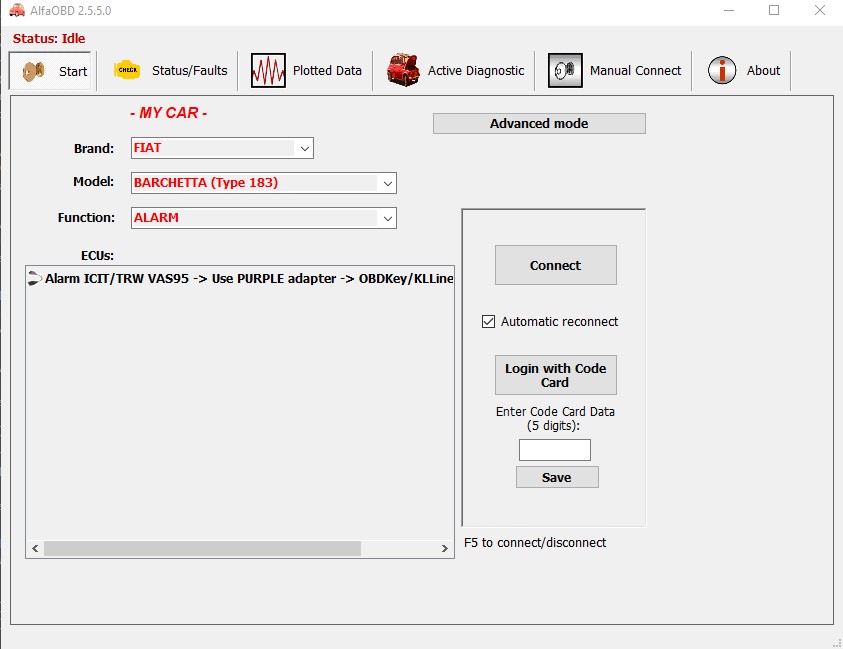

Рекомендуемые варианты интерфейса OBD и адаптеров для конкретной модели автомобиля см. в разделе « Поддерживаемые автомобили» . На экране выбора приложение AlfaOBD отображает тип адаптера для подключения к разъему OBD автомобиля и предлагаемый интерфейс OBD для подключения к выбранному модулю управления. Кроме того, приложение отображает сообщение «Подключите адаптер...» перед попыткой подключения к модулю управления. Примечание. При использовании интерфейсов OBDLink MX+ / EX, ELS27, Vgate vLinker FD / FD+ / MC / MC+ / FS «синий» адаптер не требуется. Закройте сообщение «Подключите синий адаптер» и продолжите подключение.
Следующие автомобили требуют «серого» адаптера (независимо от используемого интерфейса OBD, за исключением многоконтактного ключа OBDKey):
Alfa Romeo Giulia / Stelvio
Fiat 500E (2020+) / 500X / Argo / Chronos / Ducato Serie 8 (2022+) / Toro
Jeep Renegade / Compass (MP)
RAM Pro Master (2022+)
Следующие автомобили требуют «желтого» адаптера (независимо от используемого интерфейса OBD, за исключением многоконтактного ключа OBDKey):
Alfa Romeo Giulietta / Mito / 4C
Fiat 500 / 500E (до 2020 г.) / 500L / Panda 2012+ / Punto EVO / Grande Punto
Fiat Профессиональный Ducato (типы 250 и 290 до 2022 г. ) / Doblo (тип 152 / 263)
RAM Pro Master (до 2022 г.) / Pro Master City
Адаптеры доступны на Electronic-Fuchs.de , Obdauto.fr , Gendan.co.uk , на Amazon и e-bay.
Подробное описание функций, установки и использования AlfaOBD для Windows см. в справке , которая также включена в загружаемый пакет.
Справка по AlfaOBD для Android находится здесь (на английском языке) или здесь (на немецком языке).
Просмотрите форумы, посвященные транспортным средствам (например, www.ramforum.com/ и т. д.) и YouTube.com, чтобы ознакомиться с типичными сценариями и подсказками для пользователей по использованию приложения на конкретных моделях автомобилей.
распакуйте, установите и скопируйте генератор ключей в каталог программы и запустите его
оттуда от имени администратора.
Офлайн-прошивка не только рекомендуется, но и необходима!

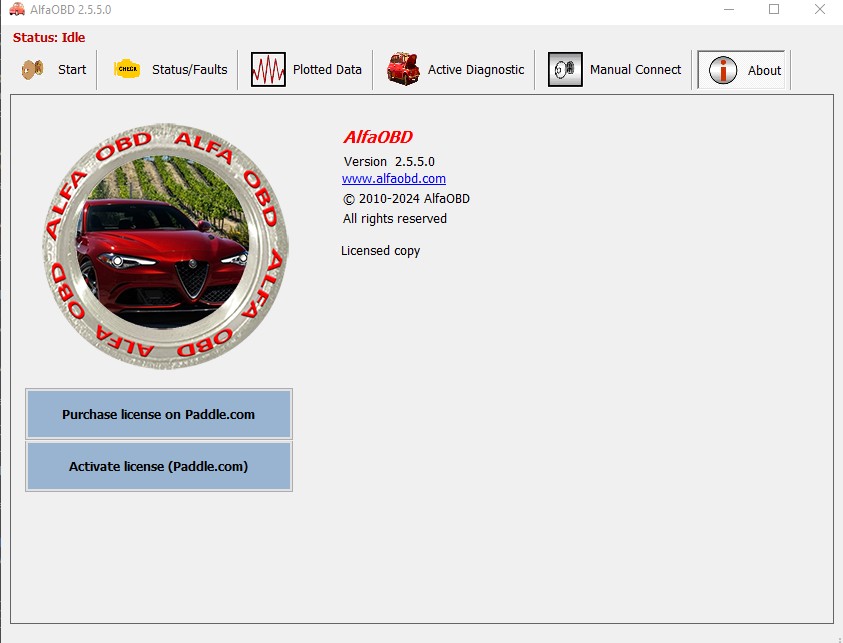

Версия v2.5.5.0
